Cintreuses par enroulement UNI avec et sans mandrin

Cintreuses par enroulement à rayon court

Série UNI avec et sans mandrin

La gamme CBC regroupe 2 versions de cintreuses : électromécaniques et électrohydrauliques comprenant divers modèles pour cintrage avec et sans mandrin (souris) de tubes avec des rayons courts et un angle de 0° à 180°.

Cintreuses électromécaniques et électrohydrauliques, puissantes et précises, dédiées au cintrage de tubes de grands diamètres et de tubes délicats et minces.
Les rayons de cintrage, optimaux et constants, ne déforment aucunement les tubes cintrés.
Ces machines sont idéales pour répondre aux diverses exigences des opérateurs dans les secteurs de l’hydraulique, le nautique, l’oléodynamique et l’industrie en général.

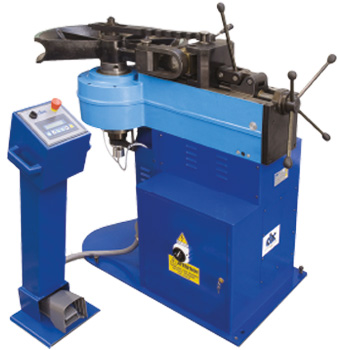

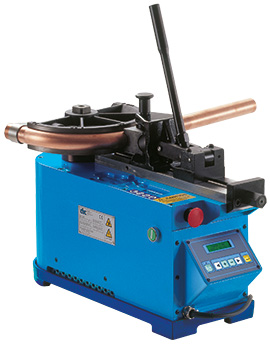

Série UNI sans mandrin – rayons en 3D et 4D

Modèles sans mandrin – Capacités pour tubes Ø
UNI 42	UNI 63	UNI 60	UNI 70	UNI 76	UNI 89	UNI 120
Acier 42 x 3	Acier 35 x 1,5	Acier 54 x 4	Acier 60 x 4	Acier 76 x 6	Acier 90 x 10	Acier 139,7 x 8
Gaz 42,4 x 2,9	Gaz 33,7 x 2,3	Gaz 48,3 x 2,9	Gaz 60,3 x 3,2	Gaz 76,1 x 6	Gaz 88,9 x 4	Gaz 114,3 x 8
Inox 30 x 2	Inox 30 x 2	Inox 35 x 3	Inox 50 x 3	Inox 76 x 4	Inox 89 x 6	Inox 114,3 x 6

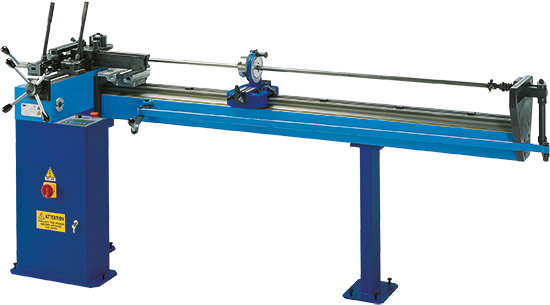

Série UNI avec mandrin – rayons en 2D / 2,5D

Modèles avec mandrin – Capacités pour tubes Ø
UNI 63	UNI 60 Tri	UNI 70/C-M	UNI 80	UNI 90
Acier 35 x 1,5	Acier 35 x 3	Acier 50 x 4	Acier 76 x 3	Acier 90 x 3
Gaz 33,7 x 2,3	Gaz 33,7 x 3	Gaz 48,3 x 2,9	Gaz 76,1 x 3,2	Gaz 88,9 x 3,2
Inox 30 x 2	Inox 30 x 2	Inox 50 x 3	Inox 63,5 x 1,5	Inox 80 x 3

Série UNI avec et sans mandrin

Modèles électrohydrauliques présentant l’avantage de cintrer :

Sans mandrin, en utilisant des formes standards.
Avec mandrin, pour effectuer des cintres en 2D à la fibre neutre.

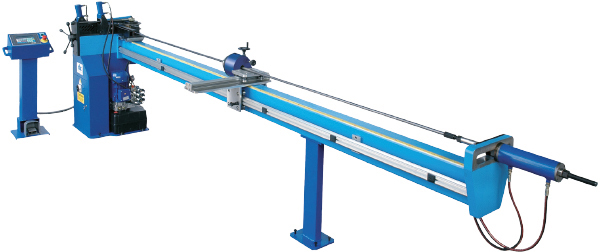

Modèles UNI 70/C-OS et 70/HC-OS - Capacités pour tubes Ø
Sans mandrin	Avec mandrin
Acier 60 x 4	Acier 50 x 3
Gaz 60,3 x 3,2	Gaz 48,3 x 2,9
Inox 60 x 3	Inox 50,8 x 2 et x 1,5 sur HC-OS

Outillages divers

Autres cintrage par enroulement

Cintreuse par enroulement Sportelli.tech

Cintreuses par enroulement SFB avec mandrin

Quelques conseils

Informations utiles pour déterminer votre cintreuse UNI.

1 – Il faut connaître :
– Le Ø extérieur du tube
(mm, pouce gaz, …)
– La nature du matériau (inox, cuivre, acier, …) et son épaisseur.
– Le rayon de cintrage désiré

2 – Le rayon
Le rayon de cintrage (à ne pas confondre avec l’angle de cintrage) est la distance qui sépare l’hypothétique centre du cercle et le centre du tube.
Calcul du rayon 3D = Ø externe du tube x 3 – Rayon 4D = Ø externe du tube x 4.

A noter : Plus le rayon est grand et meilleur sera le résultat.

3 – L’angle de cintrage
Exprimé en degré, il détermine l’amplitude de la courbe.

4 – Le type de cintrage
Sans mandrin (souris) : pour cintrer les tubes épais avec un rayon de cintrage égal ou supérieur à 3D / 4D.
Avec mandrin : pour répondre à des exigences particulières avec un rayon de cintrage égal à 2D / 2,5D.
