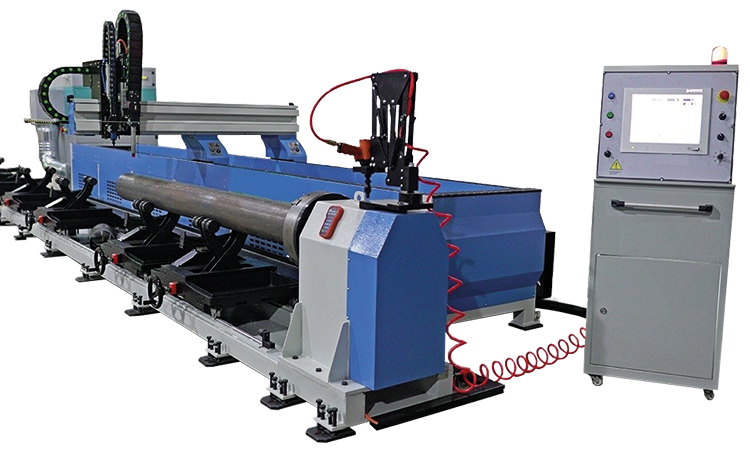

Machine de découpe plasma coupe-tube

Détails

La machine de découpe plasma automatique de tubes peut être utilisée pour la découpe de pièces de charpentes, de pipelines, dans la construction navale, etc.

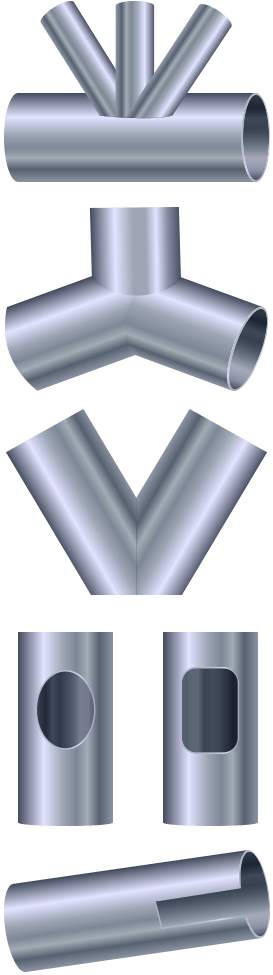

Les opérateurs n’ont plus besoin de programmer, Ils entrent simplement des paramètres tels que le rayon du tube, l’angle d’intersection, la machine peut automatiquement définir la courbe du trou d’intersection (gueule de loup).

3 axes de contrôle.
Une fonction de dialogue homme-machine.
Le contrôle automatique du changement de vitesse de coupe.
Graphique généré.
Mémorisation des paramètres et fichiers pièces.
Plasma et oxycoupage.
Générateur Hypertherm POWERMAX / XPR.

Caractéristiques
Tubes cylindriques	mm	du Ø 40 à 630
Longueur de coupe	mm	6000
Vitesse de coupe	mm/min	10～2000
Vitesse de déplacement	mm/min	10～6000
Angle d’intersection oblique	°	15 - 170
Charge maximum	kg	5000

Principales caractéristiques de la machine

Système CNC.
Prise en charge des fichiers AutoCad et du logiciel de structure TELKA.
Serrage du mandrin manuel ou automatique.
Prise en charge de la séparation des parties de tubes.
Bonne interaction homme-machine, l’interface simple, la structure de l’équipement est avancée et fiable, adapté au traitement continu à long terme.
Bibliothèque intégrée.
Simulation de coupe.

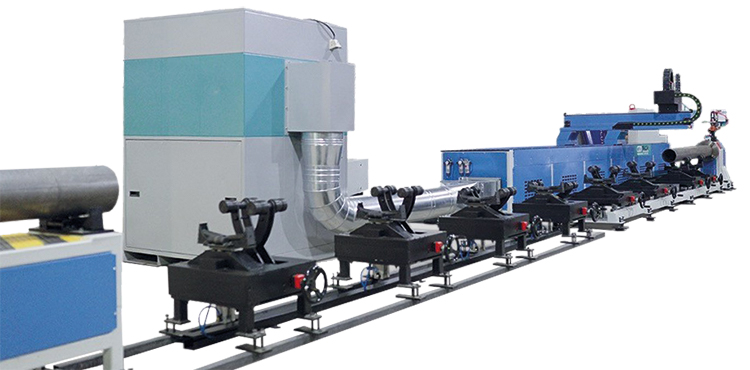

Système d’aspiration s’effectue par le centre des profilés.
