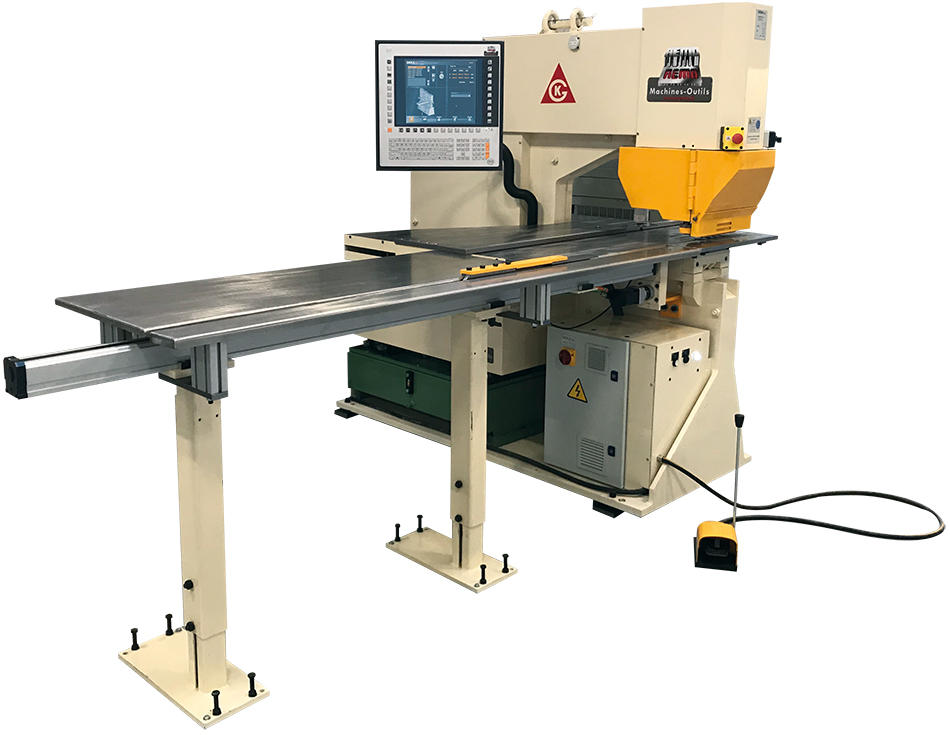

Système de mise en butée à commande numérique GEKA SEMI-PAXY

Les machines SEMI-PAXY (sans prise en pince) répondent judicieusement aux attentes d’utilisateurs dont les pièces sont de forme simple, rectangulaire ou carrée.

Détails

Points forts :

Machine commandée par un vérin à mouvement vertical et guidage supplémentaire.

Coût d’exploitation faible.
Rentabilité des investissements très rapide.

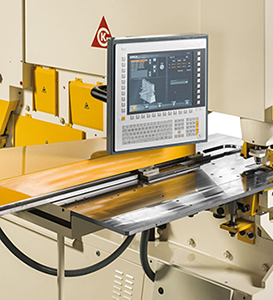

Facilité de mise en oeuvre et gestion de la CN par écran tactile, nouvelle commande B et R.
Simplicité, fiabilité.
Exportation / Importation de fichiers DXF / DSTV

Options :

3 outils.
Tête de perçage.
Écran tactile couleur.

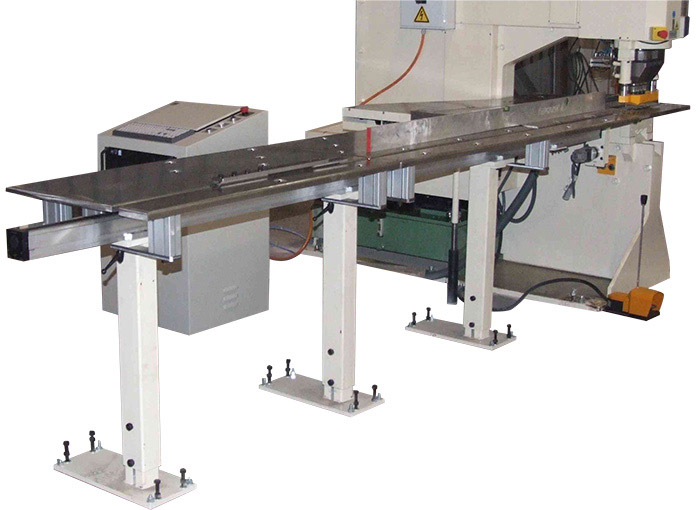

La table SEMI-PAXY est adaptable sur toute poinçonneuse, neuve ou déjà en service, dotée d’un col de cygne de 500 mm mini.

L’ensemble se compose de :

Plaque support.
Ensemble de 2 chariots positionneurs de butées actionnés par moteur C.C.
Équipement de contrôle.
Mobilité par servomoteurs indépendants pour chaque axe, contrôlé par encodeur.

Processus de travail :

Programmation, en cotes absolues ou relatives, de la position des axes X et Y.
Lancement du programme : les butées sont positionnées pour effectuer le poinçonnage.
Le matériel étant placé contre les butées, le poinçonnage est activé par pédale.
Le poinçonnage est effectué jusqu’à exécution complète du programme.

Caractéristiques		SEMI-PAXY
Longueur maximum de la tôle, axe «X»	mm	1000 à 5000
Largeur maximum de la tôle, axe «Y»	mm	400, 500, 650
Vitesse de déplacement «X»	m/min	0 - 12
Vitesse de déplacement «Y»	m/min	0 - 12
Précision	mm	0,20
Répétitivité	mm	0,10
