Plieuses poinçonneuses cisailles à 2 vérins – Série BENDICROP

Série BENDICROP avec pliage intégré

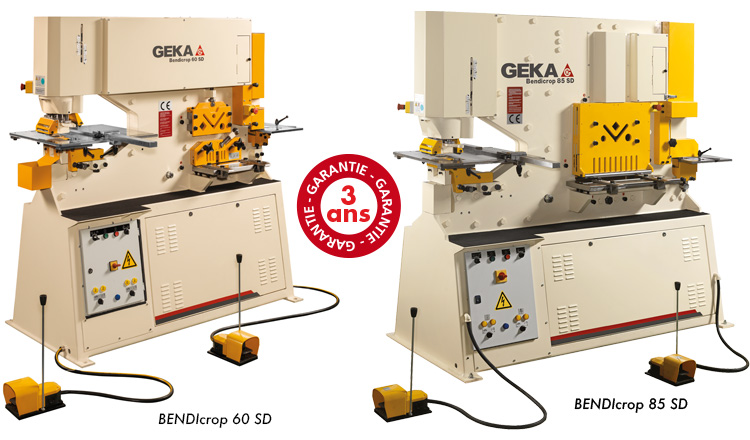

4 modèles BENDICROP : 60 – 85 col standard / grand col SD.

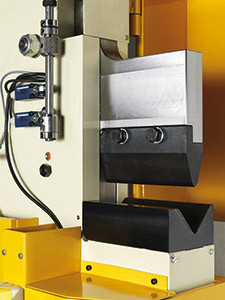

La Série BENDICROP « Multipostes » offre de nombreux avantages, dont celui du dispositif de pliage intégré permanent.

Vérin contrôlé par 2 fins de course réglables PMH / PMB et valve de sécurité.
Sélecteur de poinçonnage / cisaillage avec retour automatique du PMH en position neutre pour l’approche des outils et le maintien en position de réglage.
Bâti et plaque porte lames réalisés chacun en 1 pièce.
Parties soumises à l’usure trempées par induction, coulissante sur des lardons en bronze réglables.
Montage et démontage rapides des lames, système anti-déformation.
Dispositif de changement rapide des poinçons, système ¼ de tour.
Butée de longueur 1000 mm à contact électrique.

Caractéristiques – acier 42 kg/mm²		BENDICROP 60	BENDICROP 85
Dispositif de pliage intégré	mm	150 x 10	200 x 12
Puissance de poinçonnage	t	60	85
Capacité de poinçonnage	mm	Ø 40 x 11	Ø 40 x 15 Ø 24 x 24
Col de cygne - version S	mm	250	300
Col de cygne - version SD	mm	500	500
Poinçonnage U et I dans l’aile	mm	100 à 300
Poinçonnage U dans l’âme	mm	120 à 260 / 100 à 380
Poinçonnage U et I dans l'âme	mm	-
Poinçonnage I dans l'âme	mm	100 à 500
Cisaillage de fers plats (2° inclinaison)	mm	350 x 10	450 x 15
Cisaillage de fers plats (5° inclinaison)	mm	350 x 15	-
Cisaillage de L à 90°	mm	120 x 120 x 10	130 x 130 x 13
Cisaillage de rond	mm	45
Cisaillage de carré	mm	40
Cisaillage de U et I	mm	120	140
Grugeage rectangulaire	mm	100 x 100 x 10	130 x 130 x 12
Course réglable	mm	0 à 75	0 à 70
Cadence de travail (course = 15 mm)	cpm	-	-
Cadence de travail (course = 20 mm)	cpm	32	40
Puissance moteur	kW	5,5	9

Dispositif triangulaire en lieu et place du rectangulaire.
Dispositif jusqu’à Ø 160 mm sur BENDICROP 60 et BENDICROP 85.
Tables guides poinçonnage standard à 3 réglets pour dispositifs Ø 100 et 160 mm.

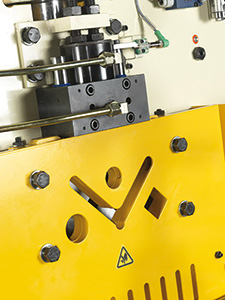

Serrage hydraulique des fers plats, cornières et ronds et carrés sur BENDICROP 85 SD.
